運用電流互感器能夠減小檢測變換器原邊電流時的損耗,比如大功率開關電源，因為電流過大所以需求運用電流互感線圈來監測電流以削減損耗。
電流互感器與一般的電壓變壓器的差異在什么地方呢?這個問題即便是資深的磁性元件規劃人員也很難回答。底子的差異在于:變壓器企圖把電壓從原邊變換到副邊，而電流互感器企圖把電流從原邊變換到副邊。電流互感器的電壓巨細由負載決議。
咱們經過一個實際的規劃例子，能夠更好地理解電流互感器的工作原理。
假定用電流互感器檢測變換器的原邊電流，原邊10A電流對應1V電壓。當然，咱們能夠用一個1V/10A=100m2的電阻來檢測，但是電阻將造成的損耗為1Vx10A=10W，這么大的損耗對簡直一切的規劃來說都是不能接受的。所以，要選用電流互感器，如圖1所示。

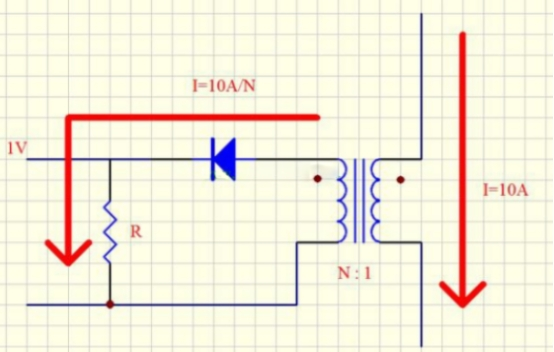

圖1用電流檢測互感器減小損耗
當然，為了削減繞組電阻，咱們把原邊的匝數取為1匝，同時為了使電流降到一個比較低的水平，副邊匝數應該比較多。假如副邊匝數為N，由歐姆定律可得(10/N)R=1V，在電阻中耗費的功率為P=(1V)^2/R。咱們假定耗費的功率為50mW(也便是說，咱們能夠運用100mW標準的電阻)，這就要求R不得小于20Q，假如選用20Q的電阻，由歐姆定律可得副邊匝數N=200。
現在咱們來看磁芯，假定二極管是一般的一般的二極管，通態電壓大約為1V，電流為10A/200=50mA。互感器輸出電壓為1V，加上二極管的通態電壓1V，總電壓大約2V。250kHz頻率工作時，磁芯上的磁感應強度不會超越
其中4us為一個周期的時刻，實際肯定是不到一個周期的。
因為原邊流過電流的時刻不行能超越開關周期(否則，磁芯無法復位)。因而Ae能夠很小，而B也不會很大。這個例子里磁芯的尺度不能經過損耗要求或磁通飽和要求來確認，更大的可能是由原副邊之間的阻隔電壓來確認。假如阻隔電壓沒有要求，磁芯的巨細一般由200匝的繞組所占體積來確認。你能夠用40號的導線流過500mA的峰值電流，但是這種導線實在太細，一般的變壓器廠家不會為你繞制。
有用提示除非—定要用，一般狀況下不要運用標準小于36號線的導線。
現在咱們來分析為什么不能用電壓變壓器來代替電流互感器?現已知道副邊電壓只有2V，因而原邊電壓為
2V/200=100mV。假如輸入直流電壓為48V，那么電流互感器原邊10mV電壓對48V電壓來說是微不足道的一一那樣你能夠在副邊得到50mA的電流，而對原邊簡直沒有什么影響。假定另一種狀況(不現實的)，原邊的輸入直流電壓只有5mV，那么互感器的原邊不行能有10mV的電壓，同時因為原邊阻抗(如反射副邊阻抗)也比較大，決議了副邊底子不行能發生50mA的電流。即便整個5mV電壓全部加在原邊，副邊也只能發生200x5mV=1V的電壓:不能在轉換電阻上發生滿足的電壓。因而，電壓變壓器只能用作變壓器，不能用來檢測電流。
從別的一個角度來看:盡管輸入電源的電壓為48V時，但是流過電流互感器電流的巨細不是由原邊的這個48V電壓決議的，而是其他因素決議的。
電流互感器是有阻抗限制的電壓變壓器。
最后，咱們來看一下電流互感器的差錯狀況怎么樣?答案在于電流互感器的底子定義上:感應的是電流。
有用提示電流互感中的二極管和副邊繞組的電阻不會影響電流的檢測，因為(只要阻抗不是無窮大)串聯電路中電流處處持平，與串聯的元件無關。
實際工作中，是不是運用肖特基二極管作為整流二極管是沒有關系的:二極管的低通態電壓只影響變壓器，不會影響電流互感器。

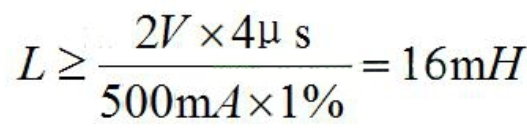

假如互感器副邊的電感太小，檢測差錯將會增大。也便是激磁電感太小，假定咱們要求檢測電流的最大差錯為1%，原邊電流為10A，那么副邊電流便是50mA，這就意味著要求激磁電流(副邊)應該小于50mAX1%=500pA。激磁電流沒有流過轉換電阻，咱們也無法檢測到這個電流，這樣差錯就增大了。咱們能夠算出副邊電感的最小值
現在的匝數為200，咱們需求AL=16mH/200=400nH的磁環，用一般的小鐵氧體磁環就能夠了，這種鐵氧體磁環是很容易找到的。
