從經過大電流的電線上，依照必定的比例感應出小電流供丈量運用，也可以為繼電維護和自動裝置提供電源。
電流互感器的舉例說明：
比如說現在有一條十分粗的電纜，它的電流十分大。如果想要測它的電流，就需求把電纜斷開，并且把電流表串聯在這個電路中。因為它十分粗，電流十分大，需求標準很大的電流表?？墒菍嶋H上是沒有那么大的電流表，因為電流外表的標準都5A以下。那怎么辦呢？這時候就需求借助電流互感器了。
先選擇適宜的電流互感器，然后把電纜穿過電流互感器。這時電流互感器就會從電纜上感應出電流，感應出來的電流巨細剛好縮小了必定的倍數。把感應出來的電流送給外表丈量，再把丈量出來的成果乘以必定的倍數就可以得到實在成果。
例如，現在需求要測一條電纜的電流巨細。首要 把一條電纜穿過500/5的電流互感器（500/5實際上就是100倍），然后把電流互感器接上電流表，電流表測得成果為4A。由此可以計算出電纜實在電流為4*100=400A。

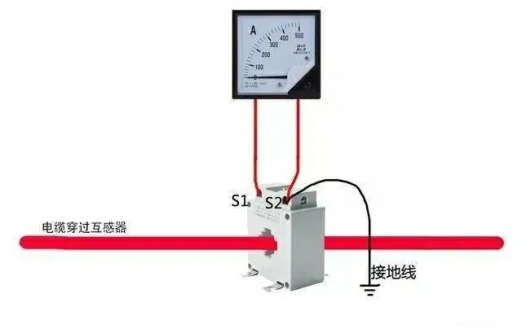

接線如圖：
有些朋友或許說用鉗表也可以到達這個目的，實際上鉗表內部就有一個電流互感器，原理類似。
運用：
1）電流互感器的接線應遵守串聯準則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有外表負載串聯。
2）按被測電流巨細，選擇適宜的改變，否則差錯將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，形成人身和設備事端。
3）二次側絕對不答應開路，因一旦開路，一次側電流I1悉數成為磁化電流，引起φm和E2驟增，形成鐵心過度飽滿磁化，發熱嚴峻乃至燒毀線圈；同時，磁路過度飽滿磁化后，使差錯增大。電流互感器在正常工作時，二次側近似于短路，若忽然使其開路，則勵磁電動勢由數值很小的值驟變為很大的值，鐵芯中的磁通呈現嚴峻飽滿的平頂波，因而二次側繞組將在磁經過零時感應出很高的尖頂波，其值可到達數千甚至上萬伏，危機工作人員的安全及外表的絕緣功能。
別的，二次側開路使E2達幾百伏，一旦觸及形成觸電事端。因而，電流互感器二次側都備有短路開關，防止一次側開路。如圖l中K0，在運用過程中，二次側一旦開路應馬上撤掉電路負載，然后，再停車處理。一切處理好后方可再用。
4）為了滿足丈量外表、繼電維護、斷路器失靈判別和故障錄波等裝置的需求，在發電機、變壓器、出線、母線分段斷路器、母聯斷路器、旁路斷路器等回路中均設具有2～8個二次繞阻的電流互感器。對于大電流接地體系，一般按三相裝備；對于小電流接地體系，依具體要求按二相或三相裝備
5）對于維護用電流互感器的裝設地址應按盡量消除主維護裝置的不維護區來設置。例如：若有兩組電流互感器，且位置答應時，應設在斷路器兩邊，使斷路器處于交叉維護范圍之中
6)為了防止支柱式電流互感器套管閃絡形成母線故障，電流互感器一般安置在斷路器的出線或變壓器側
7)為了減輕發電機內部故障時的損害，用于自動調理勵磁裝置的電流互感器應安置在發電機定子繞組的出線側。為了便于分析和在發電機并入體系前發現內部故障，用于丈量外表的電流互感器宜裝在發電機中性點側。
原理：
在供電用電的線路中電流電壓大巨細小相差懸殊從幾安到幾萬安都有。為便于二次外表丈量需求轉換為比較一致的電流，別的線路上的電壓都比較高如直接丈量是十分風險的。電流互感器就起到變流和電氣阻隔作用。較早前，顯示外表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5A等）。
電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定工作電流下工作時的電流比叫電流互感器額定電流比，用Kn表明。
Kn=I1n/I2n
一、電流互感器有哪些常見故障？怎么判別處理？對其進行正常巡視查看時應查看哪些項目。
A，電流互感器常見的故障有：
1，電流互感器二次側開路
2，電流互感器工作時過熱
3，電流互感器內部冒煙或宣布臭味
4，電流互感器線圈螺絲松動，匝間或層間短路
5，電流互感器內部放電，聲音異?；蛞€與外殼間發生放電火花
6，充油式電流互感器漏油嚴峻或油面過低
B，一般，應根據呈現的異?，F象來進行判別處理。例如，用試溫蠟片查看發熱狀況，根據響聲和表計指示值來判別是否開路。一旦發現故障，要立即進行修理或替換。正常巡視查看的項目一般包含：
1，查看有無過熱現象及異常異味
2，定時校驗絕緣狀況
3，查看電流表的三相指示值是否在答應范圍內，是否在過負荷運轉
4，瓷質部分是否清潔完整，有無損壞和放電現象
5，充油式電流互感器的油位是否正常，有無滲漏油現象
二、電流互感器的二次側為什么不答應開路？開路今后有什么風險？
1，一般，電流互感器的一次電流巨細與二次負荷的電流巨細無關。
當電流互感器正常運轉時，因為二次側阻抗很小（接近于短路狀況），一次電流所發生的磁力線大部分為二次電流所補償，總磁通密度不大，二次側電勢也不高。但當二次開路時，二次電流等于零，一次電流完全變成了激磁電流，在二次線圈中獎發生很高的電勢（峰值可達幾千伏，甚至更高），不光或許損壞二次絕緣，并且還威脅人身安全。此外，鐵芯磁通密度過度增大，也或許形成鐵芯過熱而損壞。
三、電流互感器長期過負荷的危害
電流互感器一旦長期過負荷，將導致鐵芯磁通密度到達飽滿，使電流互感器的差錯增大，表計指示不正確，因而不易掌握實際負荷或運轉狀況。此外，因為磁通密度增大，將使鐵芯和二次線圈過熱，絕緣損壞。
四、電流互感器二次側開路的預兆及處理：
電流互感器二次側開路時，常隨同有下列現象：
1，電流表，功率表指示為零，電度表不轉，并宣布嗡嗡聲。
2，電流互感器自身有吱吱的放電聲或其他異常聲音，端子排或許燒焦。
電流互感器開路時，發生的電勢高低與一次電流巨細有關。因而，在處理電流互感器的開路故障時，必定要將負荷減小或使負荷為零，然后運用絕緣工具進行處理，處理時應停用相應的維護裝置。
