在變電站中,常用的電流互感器二次回路接線方式有單相接線、兩相星形(或不完全星形)接線、三相星形(或全星形)接線、三角形接線及和電流接線等,它們根據需要應用于不同場合。現將各種接線的特點及應用場合介紹如下。

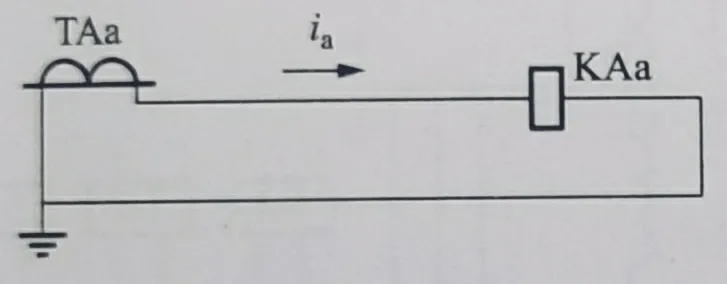

(1)單相接線方式
單相式接線,這種接線只有一只電流互感器組成,接線簡單。它可以用于小電流接地系統零序電流的測量,也可以用于三相對稱電流中電流的測量或過負荷保護等。

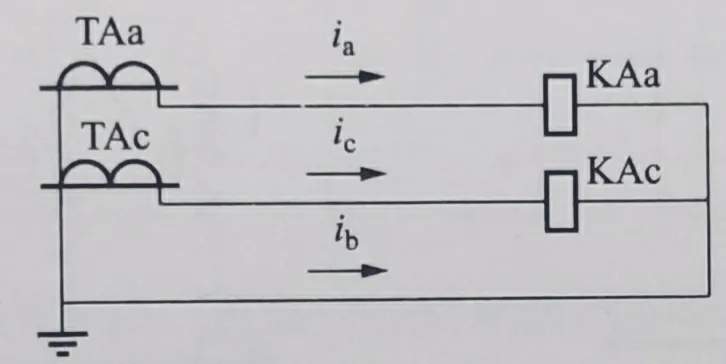

(2)兩相星形接線方式
兩相星形接線,這種接線由兩相電流互感器組成,與三相星形接線相比,它缺少一只電流互感器(一般為B相),所以又叫不完全星形接線。它一般用于小電流接地系統的測量和保護回路,由于該系統沒有零序電流,另外一相電流可以通過計算得出,所以該接線可以測量三相電流、有功功率、無功功率、電能等。反應各類相間故障,但不能完全反應接地故障。
對于小電流接地系統,不完全星形接線不但節約了一相電流互感器的投資,在同一母線的不同出線發生異名相接地故障時,還能使跳開兩條線路的幾率下降了三分之二。只有當AC相接地時才會跳開兩條線路,AB、BC相接地時,由于B相沒有電流互感器,則B相接地的一條線路將不跳聞。由于小接地電流系統允許單相接地運行2小時,所以這一措施能夠提高供電可靠性。需要指出的是,同一母線上出線的電流互感器必須接在相同的相,否則有些故障時保護將不能動作。

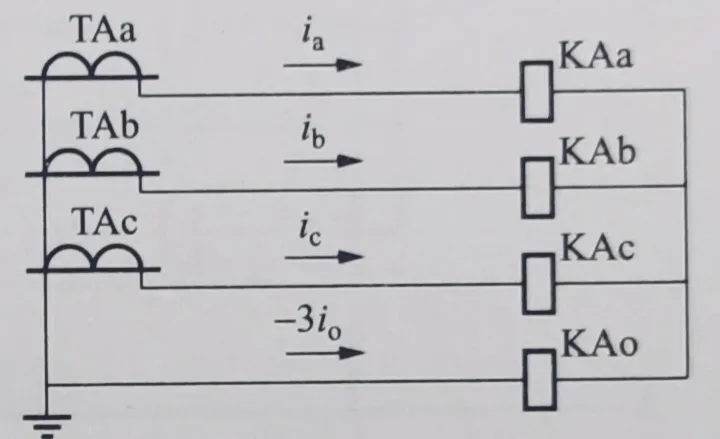

(3)三相星形接線方式
三相星形接線又叫全星形接線,這種接線由三只互感器按星形連接而成,相當于三只互感器公用零線。這種接線中的零線在系統正常運行時沒有電流通過(3I0=0),但該零線不能省略,否則在系統發生不對稱接地故障產生3l0電流時,該電流沒有通路,不但影響保護正確動作,其性質還相當于電流互感器二次開路,會產生很高的開路電壓。三相星形接線一般應用于大接地電流系統的測量和保護回路接線,它能反應任何一相、任何形式的電流變化。

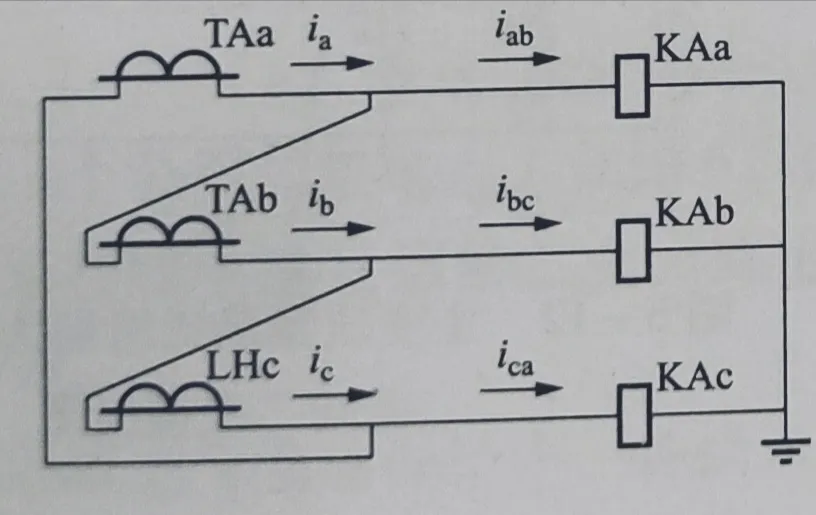

(4)三角形接線方式
三角形接線,這種接線將三相電流互感器二次繞組按極性頭尾相接,像三角形,極性一定不能搞錯。這種接線主要用于保護二次回路的轉角或濾除短路電流中的零序分量。在微機形差動保護中,常常將各側電流互感器的二次回路均接為星形,在保護裝置中通過軟件計算進行電流轉角與電流的零序分量濾除,這樣就簡化了接線。

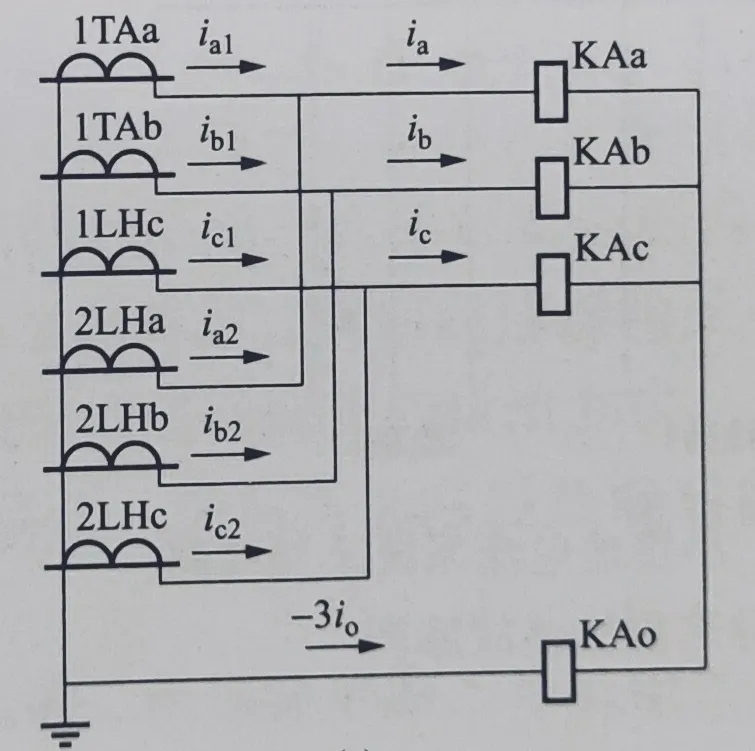

(5)和電流接線方式
和電流接線,這種接線是將兩組星形接線并接,一般用于3/2斷路器接線、角形接線、橋形接線的測量和保護回路,用以反映兩只開關的電流之和。該接線一定要注意電流互感器二次回路三相極性的一致性及兩組之間與一次接線的一致性,否則將不能準確反映一次電流。兩組電流互感器的變比還要一致,否則和電流的數值就沒有意義。
在電流互感器的接線中,要特別注意其二次繞組的極性,特別是方向保護與差動保護回路。當電流互感器二次極性錯誤時,將會造成計量、測量錯誤,方向繼電器指向錯誤動保護中有差流等,造成保護裝置的誤動或拒動。
