我們了解到在電流互感器的鐵芯磁通密度達到飽和點后,隨著一次電流I1的增大,勵磁電流I0顯著增加,電流互感器出現大的傳變誤差。那么該如何確定電流互感器的飽和點呢?

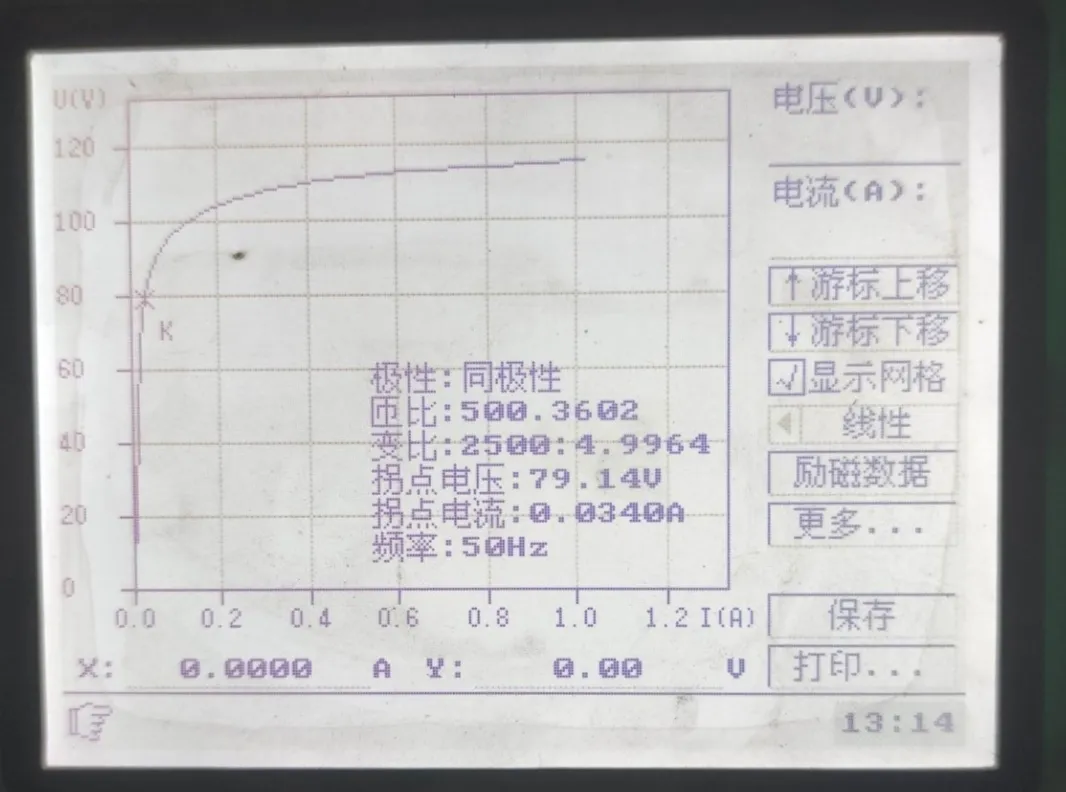

電流互感器伏安特性曲線
電流互感器伏安特性是指在電流互感器一次側開路的情況下,在二次側通電壓U,由等值電路圖可知此時I0=I2,根據U=4.44f*N*B*S,在N、S、f確定的情況下,U與B成正比,故U與I2的關系曲線描述的是磁通B與勵磁電流I0的關系曲線,即電流互感器鐵芯的磁化曲線。
根據伏安特性曲線可得出2個結論:
一是得出電流互感器的10%誤差曲線。施加于電流互感器二次接線端子上的額定頻率的電壓,若其有效值增加10%,勵磁電流便增加50%,則此電壓值稱為伏安特性曲線的拐點電壓(飽和點)。
二是可以判斷電流互感器是否發生匝間短路。拐點電壓位置的電流互感器鐵芯進入飽和狀態,此時勵磁電流幾乎全部損耗在鐵芯發熱上,當電流互感器二次繞組匝間短路時,在電流互感器伏安特性上表現為拐點電壓U有明顯的下降,據此可以判斷電流互感器二次繞組異常。
