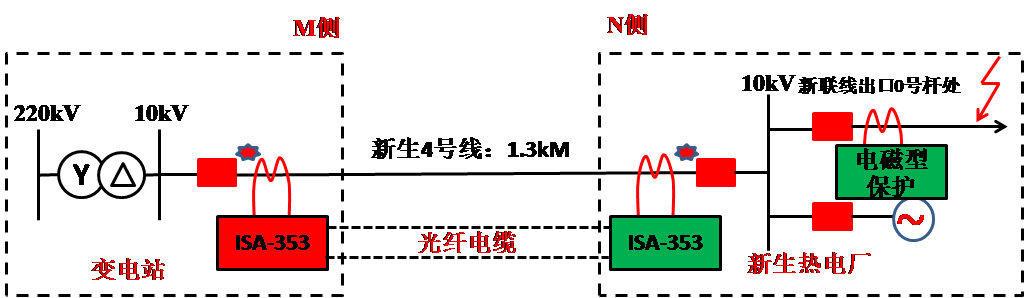

2007年8月5日某220kV變電站10kV新生4號線光纖分相電流差動保護動作,開關跳閘,經巡線人員檢查、故障點在新聯線出口0號桿處保護人員檢查兩側保護裝置,模擬區內外故障保護均反應正確,如下圖所示,試分析跳閘原因。

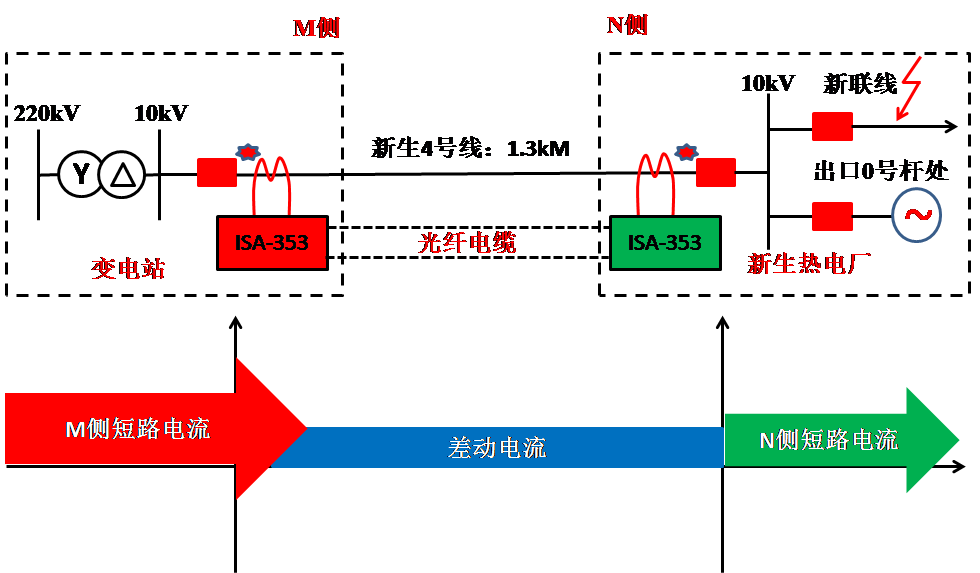

分析:電廠側保護人員誤將計量電流互感器繞組接入保護回路。正常運行時,新生4號線負荷電流不至于造成電流互感器飽和,不會產生差流,即保護也不會誤動作。當新聯線10kV出口處發生故障時,故障電流較大造成電廠側的電流互感器飽和,電流互感器不能正常傳變故障電流,進而產生差流,兩側光纖縱差保護動作。同時,因為ISA-353型微機保護比電磁型保護動作速度快,所以10kV新生4號線保護先于10kV新聯線跳閘。
原因:
1.電廠側保護人員誤將計量電流互感器繞組接入保護回路,故障時,兩側電流不一致產生差流,是新生4號線縱差保護動作的主要原因。
2.電廠側新聯線保護使用電磁型保護、動作速度相對微機保護慢,不能及時切除故障,是新生4號線縱差保護動作的次要原因。
要點:在電流互感器回路驗收試驗中,一定要核對好,所使用繞組的準確級,否則對于距離、過流等保護將拒動,對于線路縱差主變差動保護將誤動作。
